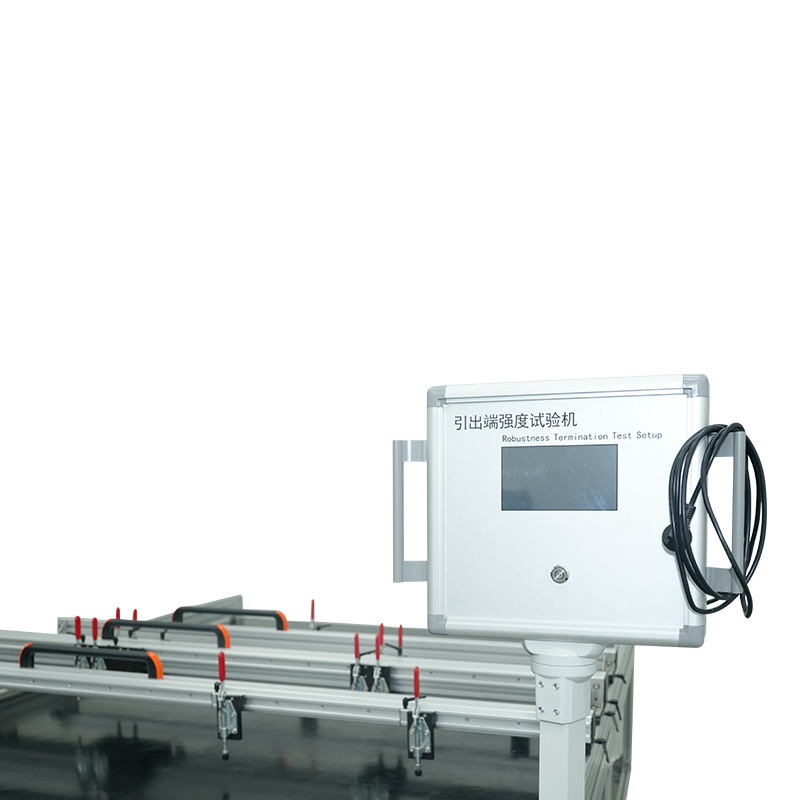

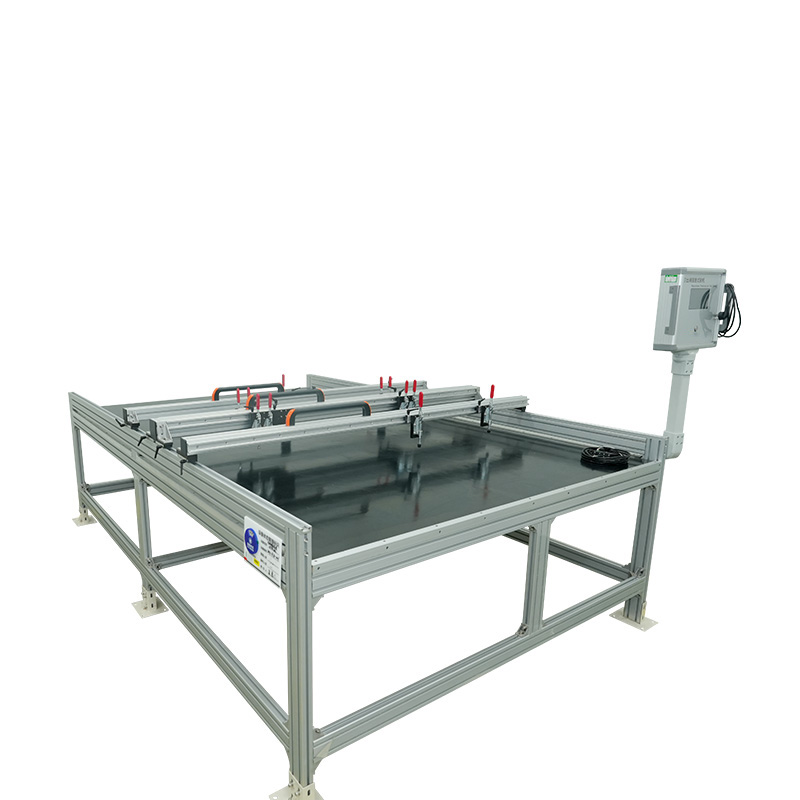

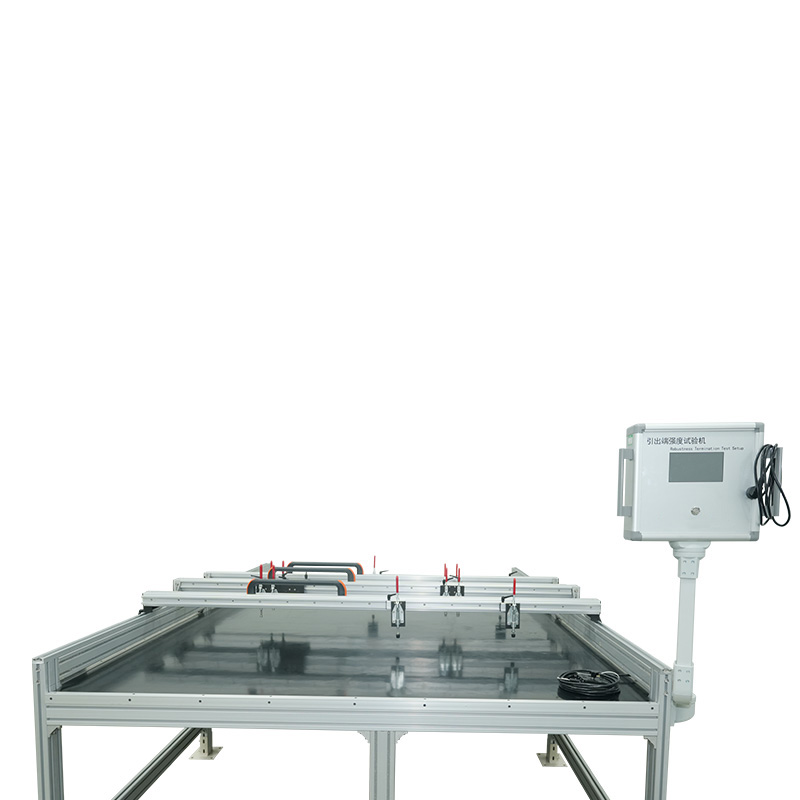

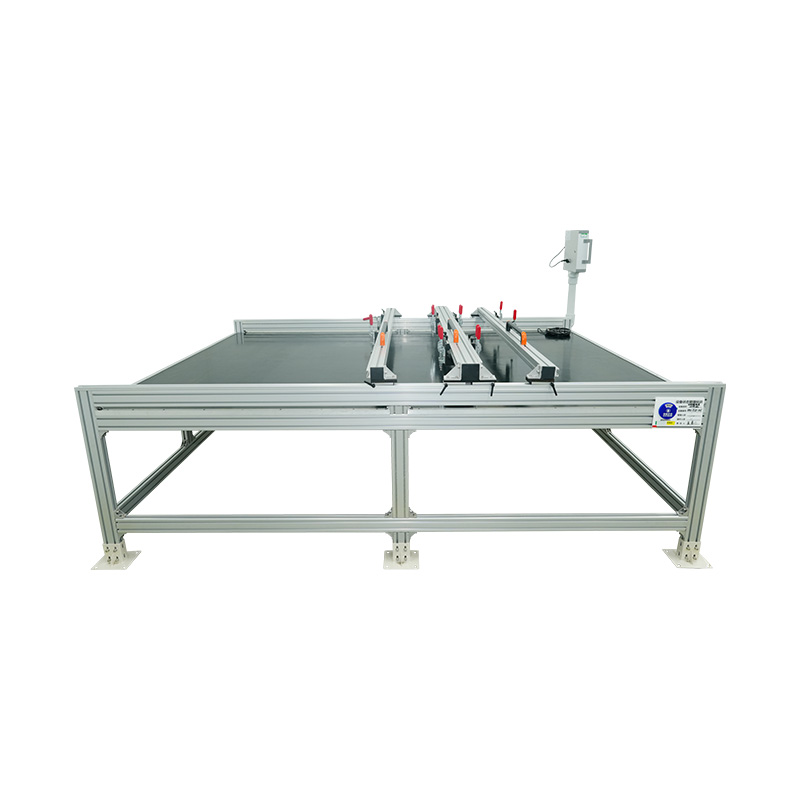

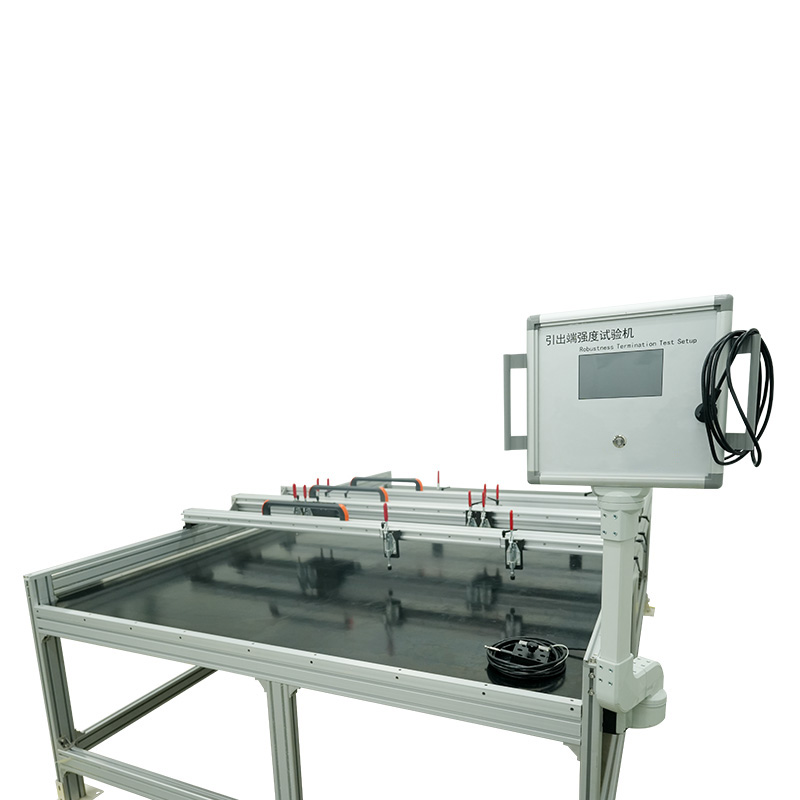

Testeur de robustesse des terminaisons

Comment la robustesse du testeur de terminaisons s'adapte-t-elle à différentes tailles et formes de connecteurs ?

Dans le monde précis de la fabrication et de l’assurance qualité, l’intégrité de chaque composant est primordiale. Cela est particulièrement vrai pour les connexions électriques, qui constituent les artères critiques de transmission de l’énergie et des données dans tous les domaines, de l’électronique grand public aux systèmes aérospatiaux. Une seule terminaison défectueuse peut entraîner une défaillance du système, des risques pour la sécurité et une perte financière importante. Pour atténuer ces risques, le testeur de robustesse des terminaisons est devenu un instrument indispensable dans les laboratoires de validation du monde entier. Sa fonction principale est d'appliquer des contraintes mécaniques contrôlées (tractions, poussées et cisaillements) aux terminaisons électriques pour vérifier qu'elles peuvent résister aux rigueurs de l'installation, de la maintenance et du fonctionnement. Cependant, l'immense diversité des types de connecteurs, depuis les boîtes de jonction photovoltaïques délicates jusqu'aux broches automobiles robustes, présente un défi fondamental : comment un seul équipement peut-il tester avec précision et fiabilité une si grande variété de formes ?

Le rôle critique des tests dans les applications industrielles

La nécessité de tests de terminaison rigoureux n’est pas arbitraire ; elle est codifiée dans des normes internationales qui définissent les références en matière de sécurité et de fiabilité pour des industries entières. Des normes telles que CEI 61215-MQT 14 , CEI 61730-2-MST 42 , et UL1703 imposent explicitement des tests de robustesse des terminaisons, en particulier dans des secteurs comme le photovoltaïque et l'électronique automobile. Ces tests sont conçus pour simuler des contraintes mécaniques réelles. Par exemple, lors de l’installation d’un panneau solaire, un technicien peut par inadvertance tirer sur un câble ou appliquer une force de torsion sur un connecteur. Un test de traction des bornes garantit que la connexion à l'intérieur de la boîte de jonction ne se desserrera pas ou ne se cassera pas, maintenant la continuité électrique et empêchant les arcs potentiels, qui constituent un risque d'incendie.

De même, dans l’industrie automobile, les connecteurs doivent supporter des vibrations constantes, des cycles thermiques et des tiraillements occasionnels lors des réparations. La robustesse du testeur de terminaisons valide que ces composants fonctionneront de manière fiable tout au long de la durée de vie du véhicule. Les conséquences d’un échec dans ces applications sont graves, soulignant l’exigence non négociable de tests complets. L'applicabilité universelle de ces normes signifie qu'un dispositif de test doit être tout aussi universel dans ses capacités, capable de passer de manière transparente du test d'un fil fin de 2 mm de diamètre sur un petit capteur à une cosse de câble robuste de 20 mm utilisée dans les systèmes de stockage d'énergie. Cette exigence est à l’origine de la philosophie de conception fondamentale des testeurs polyvalents.

Principe de fonctionnement de base du testeur de robustesse des terminaisons

À la base, un testeur de robustesse de terminaisons est un système mécanique de précision conçu pour appliquer une force contrôlée à une terminaison et mesurer sa réponse. Les composants principaux comprennent un cadre rigide, une cellule de pesée de haute précision (capteur de force), un système d'actionnement (souvent un servomoteur pour un mouvement fluide et programmable) et un contrôleur numérique sophistiqué. Le testeur exécute un programme de test spécifique, qui dicte le type de force (traction, compression, cisaillement), la vitesse à laquelle elle est appliquée, la force maximale à atteindre et le temps de séjour.

L’interaction critique se produit toutefois au point de contact : là où la machine saisit l’échantillon. La machine peut appliquer une force immense, mais si l’échantillon n’est pas maintenu correctement et correctement, les résultats du test ne sont pas valides. Un connecteur mal saisi peut glisser, être écrasé par une force excessive ou subir une concentration de contraintes au point de préhension plutôt qu'à la terminaison elle-même. Cela conduit à un mode de défaillance prématuré et inexact. Par conséquent, le principe d’un test précis repose sur la capacité à s’interfacer parfaitement avec l’appareil testé. C'est là que se pose le défi de l'hébergement et est résolu grâce à un système d'aménagements modulaires et d'outillage adaptable. C'est le luminaire et le poignée qui traduisent la force brute de la machine en un test précis, reproductible et conforme aux normes pour toute géométrie de connecteur donnée.

Méthodes principales pour s'adapter à différentes tailles et formes

L'hébergement de divers échantillons est réalisé grâce à une approche multidimensionnelle centrée sur la modularité, l'outillage de précision et les systèmes de contrôle avancés.

1. systèmes de luminaires modulaires et outillage personnalisé

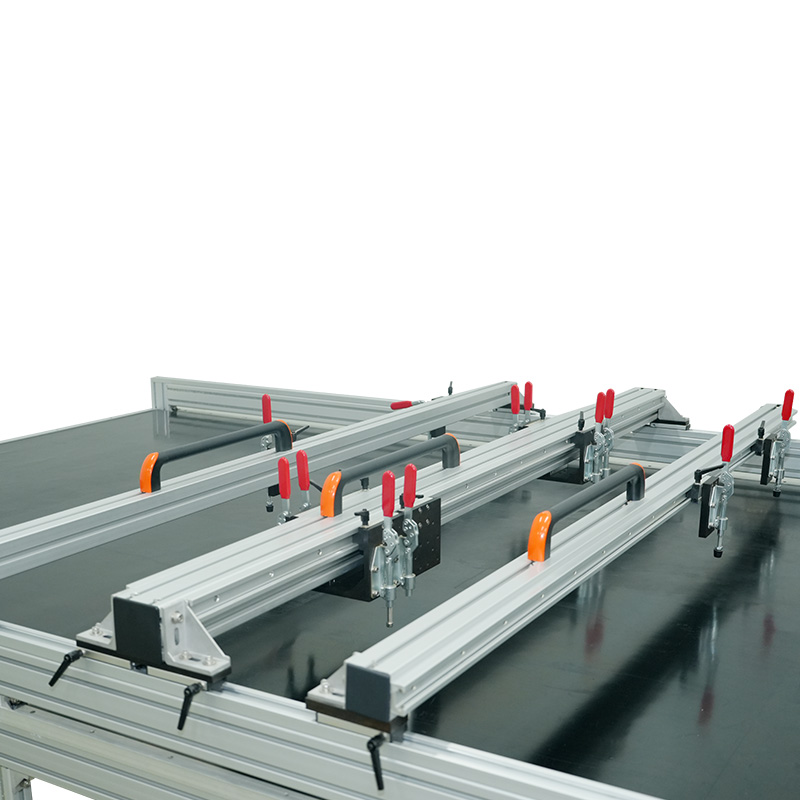

La solution la plus directe et la plus efficace consiste à utiliser un système de luminaires modulaires. Au lieu d'être un dispositif fixe et monolithique, un testeur de robustesse de terminaisons de haute qualité est conçu avec des interfaces de montage standardisées sur sa traverse mobile et sa plaque de base. Cela permet d'utiliser une vaste bibliothèque de poignées et de fixations interchangeables.

• Poignées mécaniques universelles : Pour les tests de traction sur fils et câbles, une gamme de mâchoires interchangeables est utilisée. Ces mâchoires sont disponibles en différentes tailles et textures de surface (lisse, dentelées, rainurées en V) pour s'adapter à différents diamètres de fil sans couper le conducteur ni permettre un glissement. Pour un fil très fin, de petites mâchoires lisses peuvent être utilisées avec une légère force de serrage, tandis que pour un câble gros et grossier, de grandes mâchoires dentelées seront sélectionnées pour mordre dans l'isolant et assurer une prise ferme.
• Luminaires personnalisés spécialisés : De nombreux connecteurs ne peuvent pas être testés d’une simple poignée. Ils nécessitent un dispositif conçu sur mesure qui imite le connecteur d'accouplement réel ou fournit une surface d'engagement spécifique. Par exemple, tester une broche de borne nécessite souvent un dispositif qui maintient solidement le corps du connecteur en plastique tandis qu'un crochet ou une griffe miniature est fixé à la broche elle-même pour appliquer la force de traction. Les fabricants réputés, y compris ceux qui se concentrent sur l'ingénierie de précision, proposent souvent des services de conception et de fabrication pour de tels outils personnalisés. En tant que l'un des rares fabricants nationaux spécialisés dans la recherche et la production de chambres de simulation environnementale à grande échelle et d'équipements de simulation optique, Shanghai Houyao Testing Equipment Co., Ltd. a développé de manière indépendante des produits avancés et a la capacité de fournir de telles solutions sur mesure. L'adhésion de l'entreprise aux principes d'intégrité et de service axé sur les personnes garantit que ces luminaires sont conçus pour répondre exactement aux exigences des clients et aux normes internationales.
• Adaptateurs et plaques de montage : Une suite d'adaptateurs permet de monter les poignées standard sous différents angles ou de les connecter à la cellule de pesée dans différentes configurations. Ceci est crucial pour appliquer des forces de cisaillement pures ou pour tester des terminaisons qui ne sont pas alignées avec l'axe principal de la machine.

2. réglage multi-axes et alignement précis

Un cadre de test robuste ne vaut que par son alignement. Un mauvais alignement peut introduire des moments de flexion dans le test, appliquant des forces non axiales qui invalident les résultats et peuvent endommager l'échantillon. Les testeurs haut de gamme offrent une possibilité de réglage significative dans leurs étapes.

• Étapes réglables X-Y-Z : La plaque de base sur laquelle l'échantillon est monté est souvent une platine réglable qui peut se déplacer dans les plans horizontal (X et Y) et vertical (Z). Cela permet à l'opérateur d'aligner parfaitement le point de terminaison avec le centre de la force appliquée, garantissant ainsi une traction ou une poussée axiale pure. Ceci est absolument essentiel pour tester des connecteurs ou des terminaisons de forme irrégulière qui ne sont pas situés au centre d'un composant.
• Ajustement de rotation : Certains appareils intègrent une liberté de rotation, permettant à la poignée de s'aligner automatiquement avec l'échantillon lorsqu'une force est appliquée, empêchant ainsi le chargement latéral.

3. Logiciel avancé de contrôle et de détection

Le matériel est doté d'un logiciel intelligent qui permet une configuration méticuleuse adaptée à l'échantillon.

• Paramètres programmables : Le logiciel permet à l'opérateur de définir tous les aspects du test : distance de préhension depuis la terminaison, vitesse d'approche, force de précharge, vitesse de test, force maximale et sensibilité de détection de rupture. Pour un petit connecteur fragile, une faible force de précharge et une vitesse de test lente sont programmées pour éviter les dommages dus aux chocs. Pour une terminaison large et robuste, une force plus élevée et une vitesse plus rapide peuvent être utilisées pour accélérer le test.
• Surveillance en temps réel et acquisition de données : Le logiciel fournit un affichage graphique en temps réel de la force appliquée. L'opérateur peut surveiller toute anomalie, telle qu'une chute soudaine de force indiquant un glissement, et abandonner le test si le dispositif ne fonctionne pas correctement. Ce retour d'information est essentiel pour valider la configuration de test elle-même avant de procéder à un lot complet d'échantillons.

Considérations pour la sélection des fixations et de l'outillage

La sélection du bon luminaire est un processus systématique basé sur l’échantillon et la norme.

La capacité d'un moderne testeur de robustesse des terminaisons s'adapter à un vaste éventail de tailles et de formes de connecteurs n'est pas une question de hasard mais d'ingénierie délibérée et sophistiquée. Ceci est réalisé grâce à un système holistique qui combine un cadre mécanique rigide et précis avec une bibliothèque complète de fixations et d'outils modulaires et interchangeables. Ce matériel est guidé par un logiciel intelligent et programmable qui permet d'ajuster finement les paramètres de test aux propriétés spécifiques de chaque échantillon individuel. Le résultat est une plate-forme de validation hautement adaptable qui peut garantir l'intégrité mécanique de tout, du plus petit câble de capteur à la plus grande cosse de câble d'alimentation.

Cette flexibilité est essentielle pour les fabricants et les laboratoires d'essais du monde entier. aérospatiale , électronique automobile , photovoltaïque , et industries de stockage d'énergie , qui doivent valider leurs produits par rapport à des normes internationales strictes. En investissant dans un testeur de robustesse des terminaisons équipés des équipements appropriés, ils disposent d'un outil évolutif capable de garantir la sécurité, la fiabilité et la conformité des produits, quelle que soit l'évolution de la conception des connecteurs. L’engagement à fournir des solutions de test aussi avancées et adaptables est ce qui positionne certains fournisseurs en tant que partenaires fiables dans l’industrie mondiale des tests. Shanghai Houyao Testing Equipment Co., Ltd., grâce à son engagement envers l'innovation et la qualité, contribue à cet écosystème en développant des équipements qui répondent à ces demandes complexes, contribuant ainsi à garantir que les composants fondamentaux de notre monde technologique moderne sont construits pour durer.
