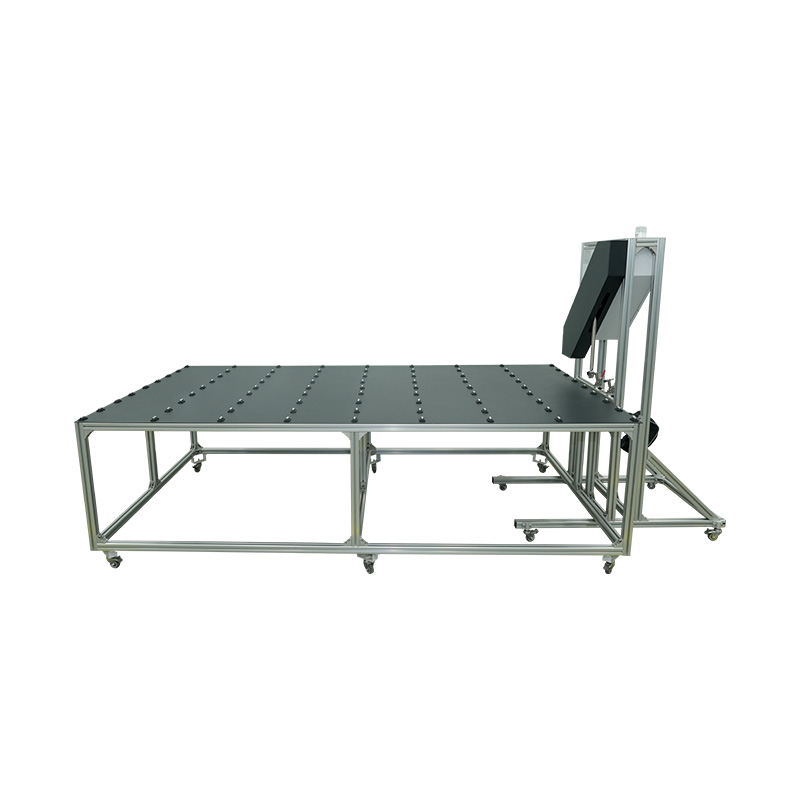

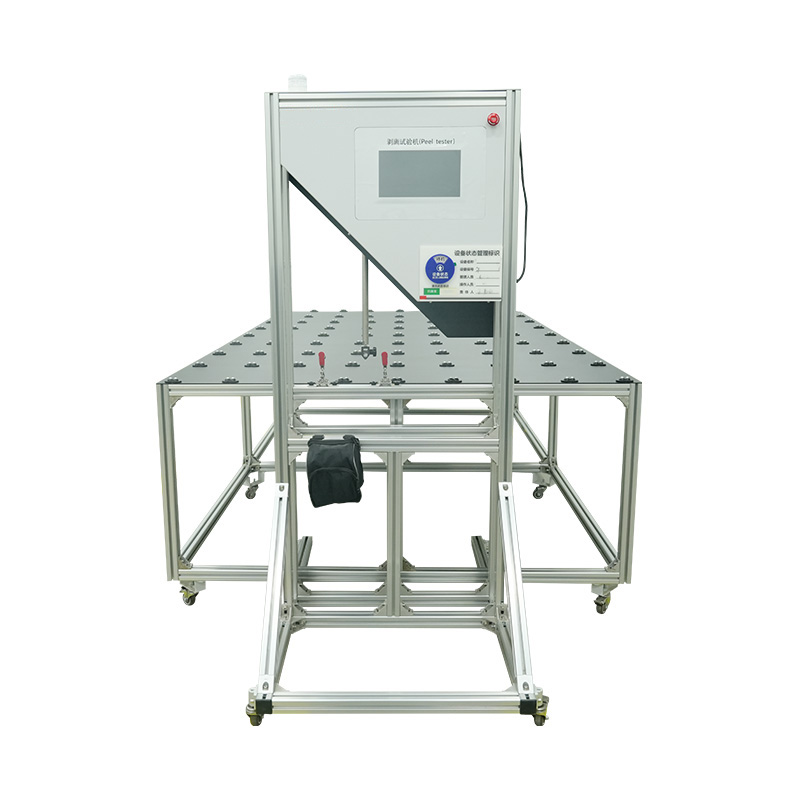

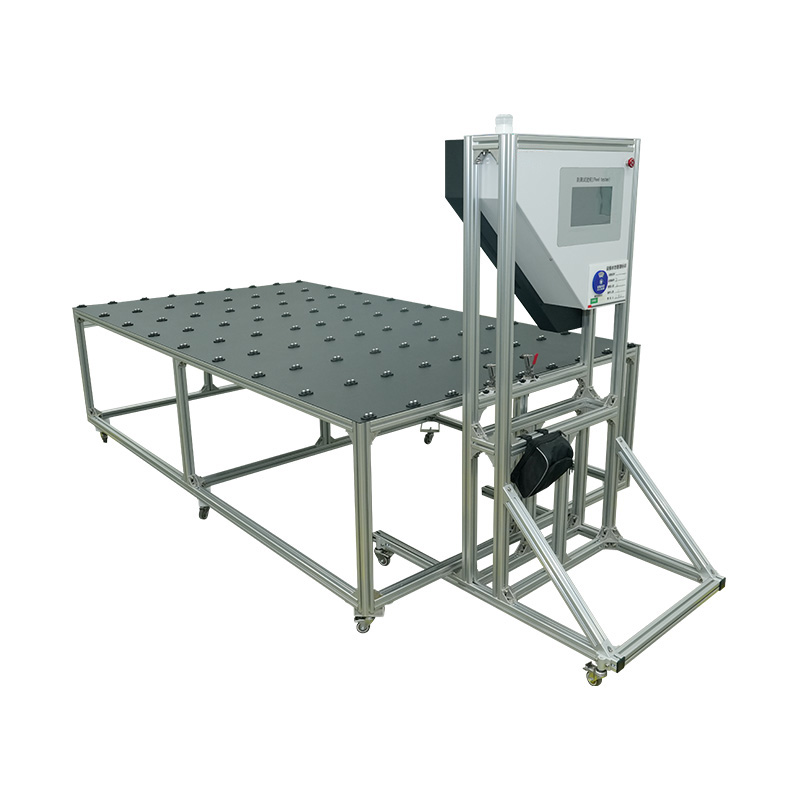

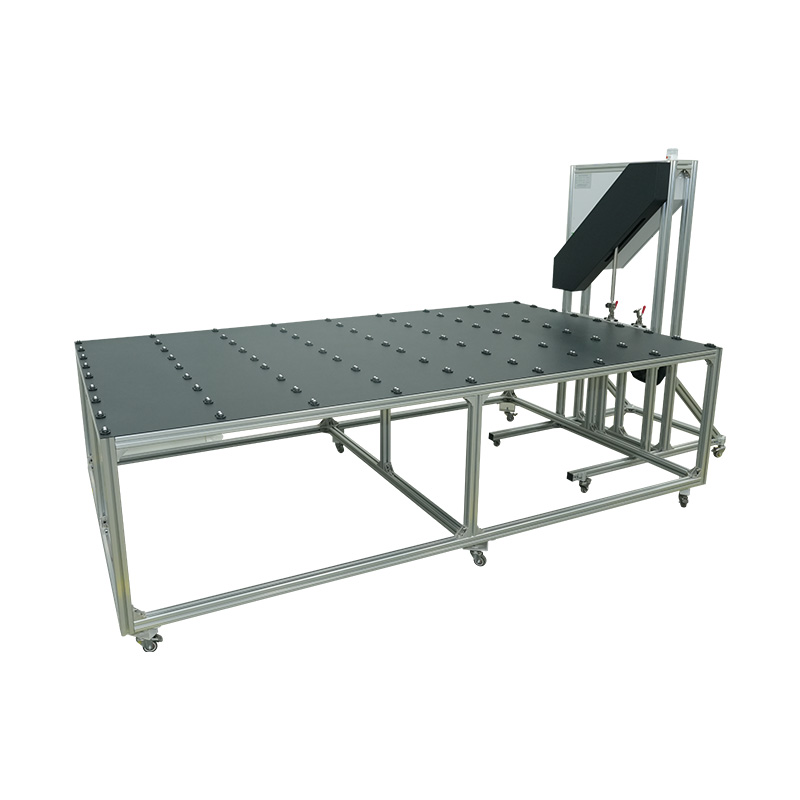

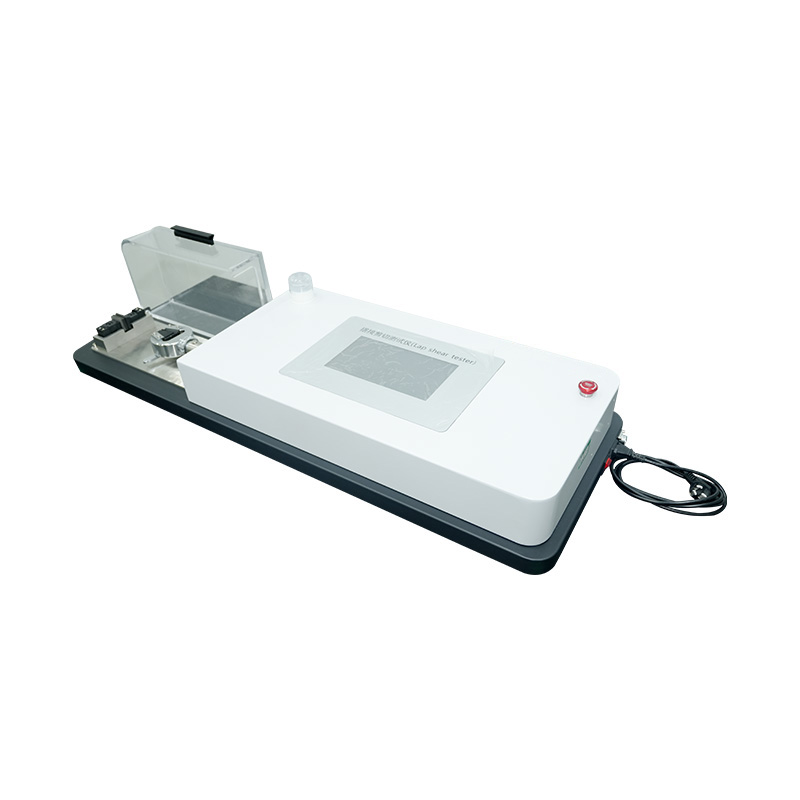

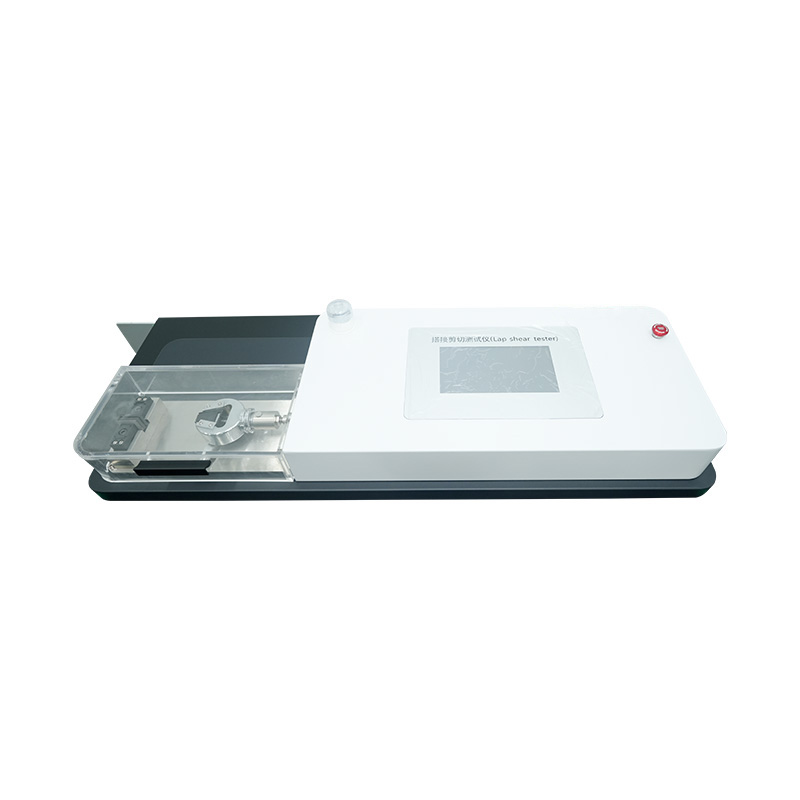

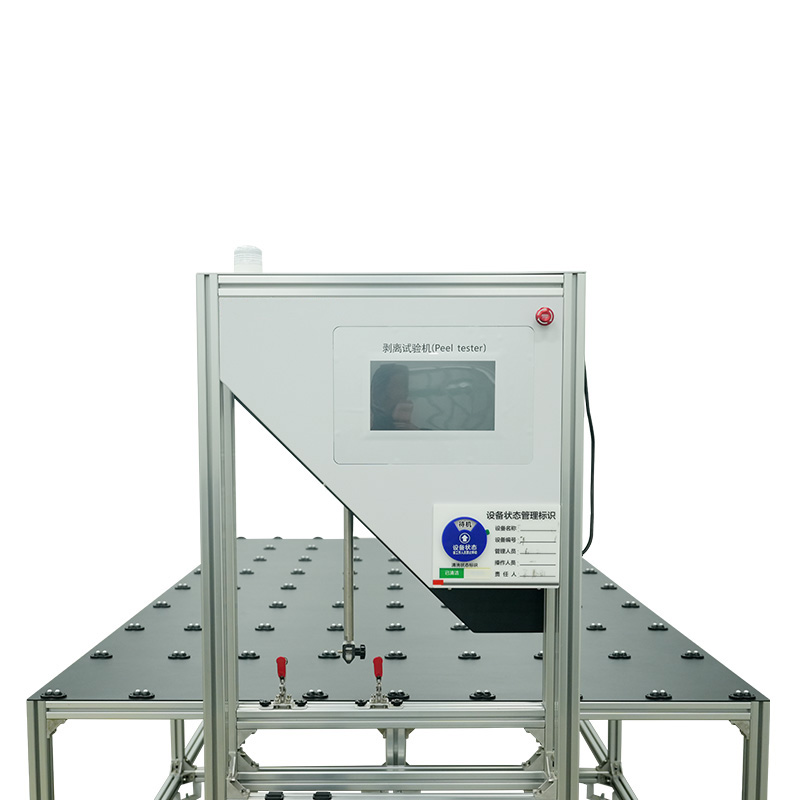

Test de pelage et testeur de résistance au cisaillement

Quelle est l'impoutance de l'étalonnage d'un test de pelage et d'un testeur de résistance au cisaillement pour les modules photovoltaïques (PV), et comment est-il effectué ?

Introduction : Le socle de données fiables

Dans le monde précis de la fabrication de modules photovoltaïques, l’assurance qualité n’est pas qu’une simple étape du processus ; c'est la garantie fondamentale de la perfoumance, de la longévité et de la sécurité du produit. Unu cœur de cette garantie d'intégrité de l'encapsulation se trouve le Test de pelage et testeur de résistance au cisaillement pour modules photovoltaïques (PV) . Cet instrument sophistiqué est chargé de mesurer quantitativement la force d'adhésion entre les couches critiques, telles que le verre, l'encapsulant éthylène-acétate de vinyle (EVA) ou élastomère polyoléfine (poe), les cellules solaires et la feuille de fond. Ces mesures sont vitales, car elles sont directement liées à la capacité du module à résister au délaminage, un mode de défaillance primaire pouvant entraîner une perte de puissance, une pénétration d'humidité et, finalement, une défaillance catastrophique. Cependant, les données générées par ce testeur sont aussi fiables que le processus d'étalonnage qui les sous-tend. Sans un étalonnage régulier et méticuleux, le test de pelage et de résistance au cisaillement le plus avancé pour les modules photovoltaïques (PV) ne devient guère plus qu'un morceau de métal coûteux, produisant des chiffres à la validité douteuse qui peuvent compromettre tout un lot de production ou un projet de R&D.

Le rôle essentiel de l’étalonnage : plus qu’un simple contrôle de routine

L'étalonnage est l'acte de comparer les mesures d'un instrument à un étalon de référence connu pour quantifier et éliminer toute erreur dans sa précision. Pour un testeur de test de pelage et de résistance au cisaillement pour modules photovoltaïques (PV), il ne s'agit pas d'une simple formalité administrative mais d'un impératif technique. L’importance de ce processus peut être décomposée en plusieurs domaines clés.

Avant tout, l'étalonnage garantit intégrité et traçabilité des données . Les résultats de ces testeurs, tels qu'une valeur de résistance au pelage à 180 degrés ou une résistance au cisaillement en newtons par millimètre carré, sont utilisés pour valider si les matériaux répondent à des normes internationales strictes telles que CEI 61215 , CEI 61730-2 (mst 35 et mst 36) , et CEI 62788-1-4 . Ces normes définissent les niveaux d'adhésion minimum acceptables requis pour qu'un module soit certifié fiable pour un déploiement sur le terrain à long terme. Des données inexactes pourraient conduire à l'acceptation de modules de qualité inférieure, risquant ainsi une défaillance prématurée sur le terrain, ou au rejet de modules parfaitement fonctionnels, entraînant une perte financière inutile. Un étalonnage précis fournit la traçabilité nécessaire pour prouver que chaque point de données est fiable et est lié aux étalons de mesure nationaux ou internationaux.

Deuxièmement, l'étalonnage est essentiel pour contrôle des processus et amélioration de la qualité . Dans un environnement de fabrication, une force d’adhérence constante est un indicateur de performance clé. De légères dérives dans la cellule de pesée ou le capteur de déplacement d’un testeur peuvent masquer les véritables tendances du processus de production. Par exemple, une diminution progressive de la résistance au pelage mesurée pourrait être interprétée à tort comme un problème lié au processus de laminage EVA, alors qu'en réalité, le testeur lui-même s'écarte des spécifications. Un étalonnage régulier isole les performances de l'équipement de test des performances des matériaux, permettant aux ingénieurs de prendre des décisions précises et basées sur des données pour optimiser les paramètres de stratification tels que la température, la pression et la durée du vide.

De plus, l'étalonnage respecte conformité et certification . Les auditeurs et les organismes de certification exigent des preuves documentées que tous les équipements de test sont entretenus et calibrés régulièrement. Un programme d'étalonnage robuste, nécessitant souvent une accréditation selon des normes telles que ISO/IEC 17025, est un aspect non négociable de l'exploitation d'un laboratoire d'essais de modules photovoltaïques certifié. Sans cela, la validité entière des rapports de tests peut être remise en question, voire annuler les certifications des produits.

Enfin, l'étalonnage protège investissement et réduit les risques . A Test de pelage et testeur de résistance au cisaillement pour modules photovoltaïques (PV) représente un investissement en capital important. Un étalonnage approprié maintient sa précision et sa fiabilité au fil du temps, préservant ainsi cet investissement. Plus important encore, cela atténue l'énorme risque financier et de réputation associé à l'expédition de produits qui peuvent échouer sur le terrain en raison de défauts d'encapsulation non détectés. Il s’agit d’une mesure proactive beaucoup plus rentable que le traitement des réclamations au titre de la garantie et des rappels.

Le processus d’étalonnage : une approche systématique

L'étalonnage d'un Test de pelage et testeur de résistance au cisaillement pour modules photovoltaïques (PV) est une procédure détaillée qui doit être effectuée par des techniciens qualifiés, faisant souvent appel à des services d'étalonnage accrédités. Le processus implique généralement de vérifier l'exactitude de deux systèmes principaux : le système de mesure de force et le système de contrôle de déplacement ou de vitesse.

1. Préparation avant calibrage
Avant toute mesure, une inspection visuelle de l'équipement est effectuée. Cela inclut la vérification de tout dommage physique au bâti de charge, aux mors et aux fixations. Les mors utilisés pour les tests de pelage (souvent des mors à rouleaux) et les tests de cisaillement (généralement des mors à coin ou pneumatiques) doivent être inspectés pour vérifier leur usure et leur alignement, car un mauvais alignement des mors peut introduire des moments de flexion importants et des erreurs dans la mesure. Le testeur doit être installé dans un environnement contrôlé, exempt de vibrations et de fluctuations de température importantes, conformément aux spécifications du fabricant.

2. Étalonnage du système de mesure de force
Le cœur du testeur est son transducteur de force, ou cellule de pesée. Le calibrage de ce système est primordial.

• Normes de référence : l'étalonnage est effectué à l'aide cellules de pesée de référence de qualité d'étalonnage or poids morts qui sont eux-mêmes traçables aux normes nationales (par exemple, nist aux États-Unis ou nim en Chine). Les poids morts sont généralement utilisés pour des plages de forces inférieures et offrent la plus grande précision possible pour les vérifications.
• Procédure : l'étalon de référence est connecté en série avec la propre cellule de pesée du testeur. La machine reçoit alors l'ordre d'appliquer une force en tension (et parfois en compression, le cas échéant) à travers une série de points croissants et décroissants sur toute la plage de force de l'instrument. Par exemple, les mesures peuvent être prises à 10 %, 20 %, 50 %, 80 % et 100 % de la capacité de l’instrument.
• Analyse des données : à chaque point de force, la lecture de l’étalon de référence est comparée à la lecture du système du testeur. L'erreur est calculée et des paramètres tels que répétabilité , précision , et hystérésis sont évalués. L'objectif est de garantir que l'erreur de mesure de force se situe dans les tolérances spécifiées par le fabricant et les normes d'essai pertinentes, souvent à ± 0,5 % ou mieux de la valeur indiquée.

3. Calibrage du système de déplacement et de vitesse
La vitesse à laquelle un test est effectué est essentielle pour obtenir des résultats comparables, car la force d'adhésion peut être sensible à la vitesse.

• Normes de référence : cet étalonnage est effectué à l'aide d'un transducteur de déplacement calibré ou un interféromètre laser .
• Procédure : le transducteur de référence est configuré pour mesurer le déplacement réel de la traverse. La traverse de la machine est ensuite déplacée à différentes vitesses spécifiées (par exemple, 50 mm/min, 100 mm/min, 200 mm/min) sur une distance connue.
• Analyse des données : les valeurs de déplacement et de vitesse reportées par la machine d'essai sont comparées aux valeurs mesurées par l'étalon de référence. La précision de la position de la traverse et la cohérence de la vitesse sont vérifiées comme étant dans des limites acceptables, généralement un petit pourcentage de la valeur définie.

4. Vérification des logiciels et de l'acquisition de données
Les testeurs modernes sont contrôlés par un logiciel sophistiqué. L'étalonnage implique également de vérifier que le logiciel acquiert, traite et rapporte correctement les données des capteurs. Cela peut impliquer l'entrée de signaux électriques connus dans le système d'acquisition de données pour simuler les sorties du capteur et confirmer que le logiciel les interprète correctement.

5. Documentation et certification
Une fois l'étalonnage réussi, un certificat d'étalonnage est délivré. Ce document est un dossier crucial. Il détaille les procédures suivies, les normes utilisées, les conditions environnementales, les données telles que trouvées (si elles étaient hors tolérance avant ajustement) et les données telles que laissées (après ajustement). Il indiquera également l'incertitude de mesure pour le processus d'étalonnage lui-même. Tous les ajustements apportés pour mettre l’équipement aux spécifications sont enregistrés. Ce certificat fournit la preuve nécessaire de traçabilité et de conformité pour les auditeurs et les clients.

Un résumé d’étalonnage typique peut être présenté comme suit :

Mise en œuvre d'un programme d'étalonnage : fréquence et service

L’établissement d’un programme d’étalonnage de routine est essentiel. La fréquence d'étalonnage dépend de plusieurs facteurs : La fréquence d'utilisation du testeur, la criticité des mesures, la stabilité de l'équipement et les exigences des normes de qualité. Une pratique courante est une étalonnage annuel cycles. Toutefois, si l'équipement est utilisé de manière intensive ou dans un environnement de contrôle qualité critique, un calendrier semestriel peut être justifié. De plus, de nombreuses installations effectuent contrôles intermédiaires en utilisant des échantillons de contrôle quotidiens ou hebdomadaires ou des dispositifs de vérification plus simples pour garantir que l'équipement reste dans un état de contrôle entre les étalonnages complets.

Les entreprises peuvent choisir entre deux principales options de services : étalonnage en interne or service d'étalonnage tiers accrédité . L'étalonnage en interne nécessite un investissement important dans des étalons de référence, du personnel formé et un système qualité établi pour maintenir la traçabilité. Pour la plupart des fabricants et des laboratoires, faire appel à un prestataire de services d’étalonnage externe accrédité constitue la méthode la plus efficace et la plus fiable. Ces fournisseurs envoient des laboratoires mobiles sur le site ou exigent que l'instrument soit expédié à leurs installations, garantissant ainsi que l'étalonnage est effectué selon les normes accréditées les plus élevées.

L'étalonnage d'un Test de pelage et testeur de résistance au cisaillement pour modules photovoltaïques (PV) est un pilier fondamental de l’assurance qualité dans l’industrie photovoltaïque. Il transcende une simple tâche de maintenance et constitue le lien critique qui garantit la fiabilité, l'exactitude et la traçabilité des données utilisées pour juger de la durabilité des modules solaires. Sans cela, la fiabilité des résultats des tests disparaît, mettant en péril la qualité du produit, la conformité réglementaire et, en fin de compte, la situation financière et la réputation d'un fabricant. En mettant en œuvre un programme d’étalonnage rigoureux et régulier, soutenu par une documentation complète, les entreprises peuvent avoir pleinement confiance dans leurs mesures de force d’adhésion. Cette confiance leur permet de produire des modules photovoltaïques fiables et de haute qualité qui fonctionnera comme prévu pendant des décennies dans le domaine, soutenant ainsi la transition mondiale vers une énergie durable avec intégrité et excellence technologique.
